ODS SubDAG

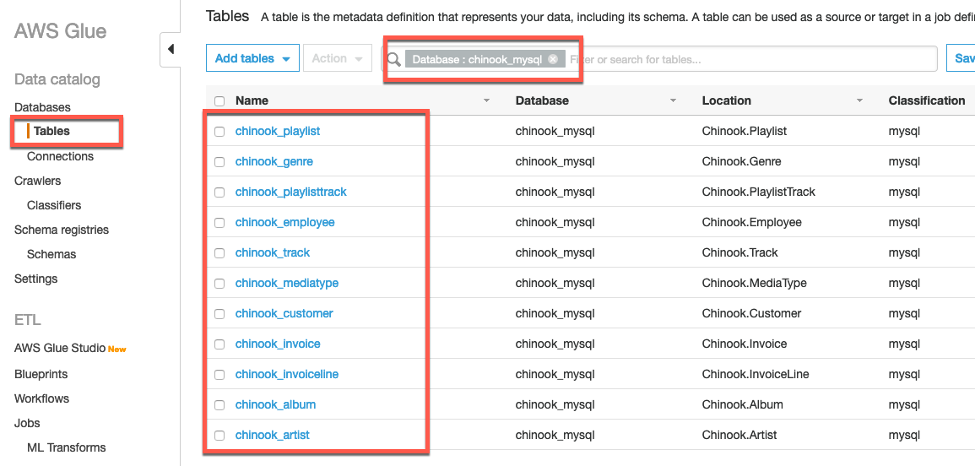

1. AWS Glue 콘솔로 가서 chinook_mysql 데이터베이스에 다음 화면과 같은 11개의 테이블이 존재하는 지 확인 하십시오. 해당 테이블은 RDS의 chinook 데이터베이스를 Glue Crawler로 크롤링하여 생성 되었습니다.

2. Glue ETL Spark job도 존재하는 지 확인 하십시오.

3. ETL job 하나를 선택하고 ETL 스크립트를 살펴 보십시오. 모든 ETL 스크립트에는 공통적으로 datalake_bucket, month_partition_key, year_partition_key를 Job 파라미터로 받아서 데이터를 저장 할 S3 path를 설정합니다. 파라미터는 이 후 Airflow 작업을 통해 전달 됩니다.

4. Airflow에서 트리거 할 수 있는 Glue ETL job이 준비 된 상태이므로 Airflow 작업을 만들겠습니다. Airflow에서 반복적인 패턴의 작업은 main DAG에 구성하는 것 보다 modular하게 sub DAG로 분리하여 구성하면 main DAG를 단조롭게 할 수 있습니다. 따라서, Glue ETL job을 트리거 하는 작업과 Glue Catalog에 테이블을 생성하는 작업을 하나의 DAG 오브젝트로 구성하겠습니다. 다음 스크립트를 Cloud9 workspace로 copy/paste하여 dags/chinookSubDAG 폴더 안에 chinook_ods_subDAG.py를 생성 하십시오.

from airflow.models import DAG
from airflow.models import Variable
from airflow.providers.amazon.aws.operators.s3_delete_objects import S3DeleteObjectsOperator
from airflow.providers.amazon.aws.operators.glue import AwsGlueJobOperator
from airflow.providers.amazon.aws.operators.athena import AWSAthenaOperator

# Airflow connections
AWS_CONN='aws_default'

# UI variables
ODS_DB=Variable.get('ODS_DB')
CURRENT_YEAR=Variable.get('CURRENT_YEAR')
CURRENT_MONTH=Variable.get('CURRENT_MONTH')
DATALAKE_BUCKET=Variable.get('DATALAKE_BUCKET')
PROJECT_BUCKET=Variable.get('PROJECT_BUCKET')

table_list = [ 'artist', 'album', 'mediatype', 'genre', 'track', 'customer', 'invoice', 'invoiceline' ]

# Helper Function: Returns DAG that ingest data from RDS to S3 ODS tables
def transfer_rds_to_s3_subdag(parent_dag_name, child_dag_name, default_args):

    with DAG(
        dag_id='%s.%s' % (parent_dag_name, child_dag_name),
        default_args=default_args
    ) as dag:

        for table_name in table_list:
            t1 = S3DeleteObjectsOperator(
                    task_id=f'clear_{table_name}_data_in_s3',
                    bucket=DATALAKE_BUCKET,
                    prefix=f'ods/{table_name}/{CURRENT_YEAR}/{CURRENT_MONTH}',
                    aws_conn_id=AWS_CONN
                )

            t2 = AwsGlueJobOperator(
                    task_id=f'transfer_{table_name}_data_to_s3',
                    job_name=f'chinook-{table_name}-table-to-s3',
                    script_args={"--datalake_bucket": DATALAKE_BUCKET, \
                                 "--year_partition_key": CURRENT_YEAR, \
                                 "--month_partition_key": CURRENT_MONTH},
                    num_of_dpus=5
                )

            t1 >> t2

    return dag


# ODS SQLs
ODS_DROP_ARTIST_TABLE=\
"DROP TABLE IF EXISTS artist"

ODS_CREATE_ARTIST_TABLE=\
f"""
CREATE EXTERNAL TABLE `artist`(`ArtistId` int, `Name` string)
ROW FORMAT SERDE 'org.apache.hadoop.hive.ql.io.parquet.serde.ParquetHiveSerDe'
STORED AS
INPUTFORMAT 'org.apache.hadoop.hive.ql.io.parquet.MapredParquetInputFormat'
OUTPUTFORMAT   'org.apache.hadoop.hive.ql.io.parquet.MapredParquetOutputFormat'
LOCATION  's3://{DATALAKE_BUCKET}/ods/artist/{CURRENT_YEAR}/{CURRENT_MONTH}/'
TBLPROPERTIES ('classification'='parquet', 'compressionType'='snappy', 'typeOfData'='file');
"""

ODS_DROP_ALBUM_TABLE=\
"DROP TABLE IF EXISTS album"

ODS_CREATE_ALBUM_TABLE=\
f"""
CREATE EXTERNAL TABLE `album`(`AlbumId` int, `Title` string, `ArtistId` int)
ROW FORMAT SERDE 'org.apache.hadoop.hive.ql.io.parquet.serde.ParquetHiveSerDe'
STORED AS
INPUTFORMAT 'org.apache.hadoop.hive.ql.io.parquet.MapredParquetInputFormat'
OUTPUTFORMAT   'org.apache.hadoop.hive.ql.io.parquet.MapredParquetOutputFormat'
LOCATION  's3://{DATALAKE_BUCKET}/ods/album/{CURRENT_YEAR}/{CURRENT_MONTH}/'
TBLPROPERTIES ('classification'='parquet', 'compressionType'='snappy', 'typeOfData'='file')
"""

ODS_DROP_MEDIATYPE_TABLE=\
"DROP TABLE IF EXISTS mediatype"

ODS_CREATE_MEDIATYPE_TABLE=\
f"""
CREATE EXTERNAL TABLE `mediatype`(`MediaTypeId` int, `Name` string)
ROW FORMAT SERDE 'org.apache.hadoop.hive.ql.io.parquet.serde.ParquetHiveSerDe'
STORED AS
INPUTFORMAT 'org.apache.hadoop.hive.ql.io.parquet.MapredParquetInputFormat'
OUTPUTFORMAT   'org.apache.hadoop.hive.ql.io.parquet.MapredParquetOutputFormat'
LOCATION  's3://{DATALAKE_BUCKET}/ods/mediatype/{CURRENT_YEAR}/{CURRENT_MONTH}/'
TBLPROPERTIES ('classification'='parquet', 'compressionType'='snappy', 'typeOfData'='file')
"""

ODS_DROP_GENRE_TABLE=\
"DROP TABLE IF EXISTS genre"

ODS_CREATE_GENRE_TABLE=\
f"""
CREATE EXTERNAL TABLE `genre`(`GenreId` int, `Name` string)
ROW FORMAT SERDE 'org.apache.hadoop.hive.ql.io.parquet.serde.ParquetHiveSerDe'
STORED AS
INPUTFORMAT 'org.apache.hadoop.hive.ql.io.parquet.MapredParquetInputFormat'
OUTPUTFORMAT   'org.apache.hadoop.hive.ql.io.parquet.MapredParquetOutputFormat'
LOCATION  's3://{DATALAKE_BUCKET}/ods/genre/{CURRENT_YEAR}/{CURRENT_MONTH}/'
TBLPROPERTIES ('classification'='parquet', 'compressionType'='snappy', 'typeOfData'='file')
"""

ODS_DROP_TRACK_TABLE=\
"DROP TABLE IF EXISTS track"

ODS_CREATE_TRACK_TABLE=\
f"""
CREATE EXTERNAL TABLE `track`(`TrackId` int, `Name` string, `AlbumId` int, `MediaTypeId` int, `GenreId` int, `Composer` string, `Milliseconds` int, `Bytes` int, `UnitPrice` decimal(10,2))
ROW FORMAT SERDE 'org.apache.hadoop.hive.ql.io.parquet.serde.ParquetHiveSerDe'
STORED AS
INPUTFORMAT 'org.apache.hadoop.hive.ql.io.parquet.MapredParquetInputFormat'
OUTPUTFORMAT   'org.apache.hadoop.hive.ql.io.parquet.MapredParquetOutputFormat'
LOCATION  's3://{DATALAKE_BUCKET}/ods/track/{CURRENT_YEAR}/{CURRENT_MONTH}/'
TBLPROPERTIES ('classification'='parquet', 'compressionType'='snappy', 'typeOfData'='file')
"""

ODS_DROP_CUSTOMER_TABLE=\
"DROP TABLE IF EXISTS customer"

ODS_CREATE_CUSTOMER_TABLE=\
f"""
CREATE EXTERNAL TABLE `customer`(`CustomerId` int, `FirstName` string, `LastName` string, `Company` string, `Address` string, `City` string, `State` string, `Country` string, `PostalCode` string, `Phone` string, `Fax` string, `Email` string, `SupportRepId` int)
ROW FORMAT SERDE 'org.apache.hadoop.hive.ql.io.parquet.serde.ParquetHiveSerDe'
STORED AS
INPUTFORMAT 'org.apache.hadoop.hive.ql.io.parquet.MapredParquetInputFormat'
OUTPUTFORMAT   'org.apache.hadoop.hive.ql.io.parquet.MapredParquetOutputFormat'
LOCATION  's3://{DATALAKE_BUCKET}/ods/customer/{CURRENT_YEAR}/{CURRENT_MONTH}/'
TBLPROPERTIES ('classification'='parquet', 'compressionType'='snappy', 'typeOfData'='file')
"""

ODS_DROP_INVOICE_TABLE=\
"DROP TABLE IF EXISTS invoice"

ODS_CREATE_INVOICE_TABLE=\
f"""
CREATE EXTERNAL TABLE `invoice`(`InvoiceId` int, `CustomerId` int, `InvoiceDate` timestamp, `BillingAddress` string, `BillingCity` string, `BillingState` string, `BillingCountry` string, `BillingPostalCode` string, `Total` decimal(10,2))
ROW FORMAT SERDE 'org.apache.hadoop.hive.ql.io.parquet.serde.ParquetHiveSerDe'
STORED AS
INPUTFORMAT 'org.apache.hadoop.hive.ql.io.parquet.MapredParquetInputFormat'
OUTPUTFORMAT   'org.apache.hadoop.hive.ql.io.parquet.MapredParquetOutputFormat'
LOCATION  's3://{DATALAKE_BUCKET}/ods/invoice/{CURRENT_YEAR}/{CURRENT_MONTH}/'
TBLPROPERTIES ('classification'='parquet', 'compressionType'='snappy', 'typeOfData'='file')
"""

ODS_DROP_INVOICELINE_TABLE=\
"DROP TABLE IF EXISTS invoiceline"

ODS_CREATE_INVOICELINE_TABLE=\
f"""
CREATE EXTERNAL TABLE `invoiceline`(`InvoiceLineId` int, `InvoiceId` int, `TrackId` int, `UnitPrice` decimal(10,2), `Quantity` int)
ROW FORMAT SERDE 'org.apache.hadoop.hive.ql.io.parquet.serde.ParquetHiveSerDe'
STORED AS
INPUTFORMAT 'org.apache.hadoop.hive.ql.io.parquet.MapredParquetInputFormat'
OUTPUTFORMAT   'org.apache.hadoop.hive.ql.io.parquet.MapredParquetOutputFormat'
LOCATION  's3://{DATALAKE_BUCKET}/ods/invoiceline/{CURRENT_YEAR}/{CURRENT_MONTH}/'
TBLPROPERTIES ('classification'='parquet', 'compressionType'='snappy', 'typeOfData'='file')
"""

drop_sql_dict = {
                  'artist': ODS_DROP_ARTIST_TABLE, \
                  'album': ODS_DROP_ALBUM_TABLE, \
                  'mediatype': ODS_DROP_MEDIATYPE_TABLE, \
                  'genre': ODS_DROP_GENRE_TABLE, \
                  'track': ODS_DROP_TRACK_TABLE, \
                  'customer': ODS_DROP_CUSTOMER_TABLE, \
                  'invoice': ODS_DROP_INVOICE_TABLE, \
                  'invoiceline': ODS_DROP_INVOICELINE_TABLE
                }

create_sql_dict = {
                  'artist': ODS_CREATE_ARTIST_TABLE, \
                  'album': ODS_CREATE_ALBUM_TABLE, \
                  'mediatype': ODS_CREATE_MEDIATYPE_TABLE, \
                  'genre': ODS_CREATE_GENRE_TABLE, \
                  'track': ODS_CREATE_TRACK_TABLE, \
                  'customer': ODS_CREATE_CUSTOMER_TABLE, \
                  'invoice': ODS_CREATE_INVOICE_TABLE, \
                  'invoiceline': ODS_CREATE_INVOICELINE_TABLE
                }

# Helper Function: Returns DAG that create ODS tables in Glue Catalog
def create_ods_table_subdag(parent_dag_name, child_dag_name, default_args):

    with DAG(
        dag_id='%s.%s' % (parent_dag_name, child_dag_name),
        default_args=default_args
    ) as dag:

        for table_name in table_list:
            t1 = AWSAthenaOperator(
                    task_id=f'drop_{table_name}_table',
                    query=drop_sql_dict[table_name],
                    database=ODS_DB,
                    output_location=f"s3://{PROJECT_BUCKET}/athena_query_results/",
                    aws_conn_id=AWS_CONN,
                    workgroup="primary"
                )

            t2 = AWSAthenaOperator(
                    task_id=f'create_{table_name}_table',
                    query=create_sql_dict[table_name],
                    database=ODS_DB,
                    output_location=f"s3://{PROJECT_BUCKET}/athena_query_results/",
                    aws_conn_id=AWS_CONN,
                    workgroup="primary"
                )

            t1 >> t2

    return dag

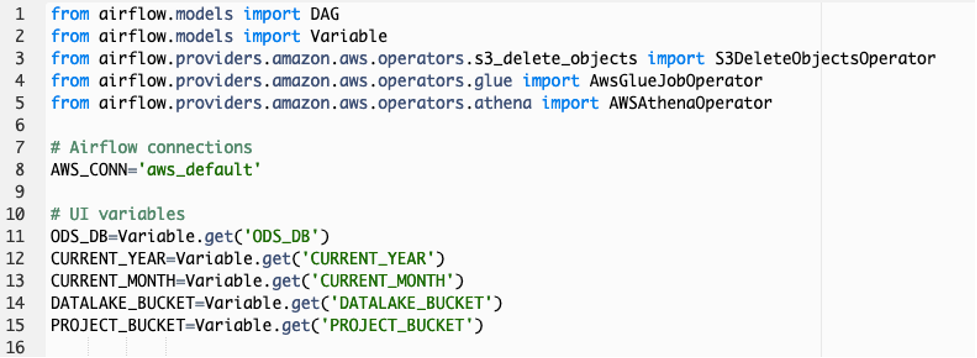

5. 스크립트 구성을 살펴 보겠습니다. 먼저 DAG를 구성하기 위해 필요한 Airflow library를 import 합니다. 특히 S3, Glue 및 Athena 작업이 필요하므로 AWS Operator library가 사용 됩니다. 그리고 Airflow 작업이 AWS 서비스와 연결 하기 위해 기본 구성 되 있는 aws_default 연결을 사용하며, 또한 Airflow UI에 정의 된 Variables (변수)을 Global 변수로 선언하여 사용합니다.

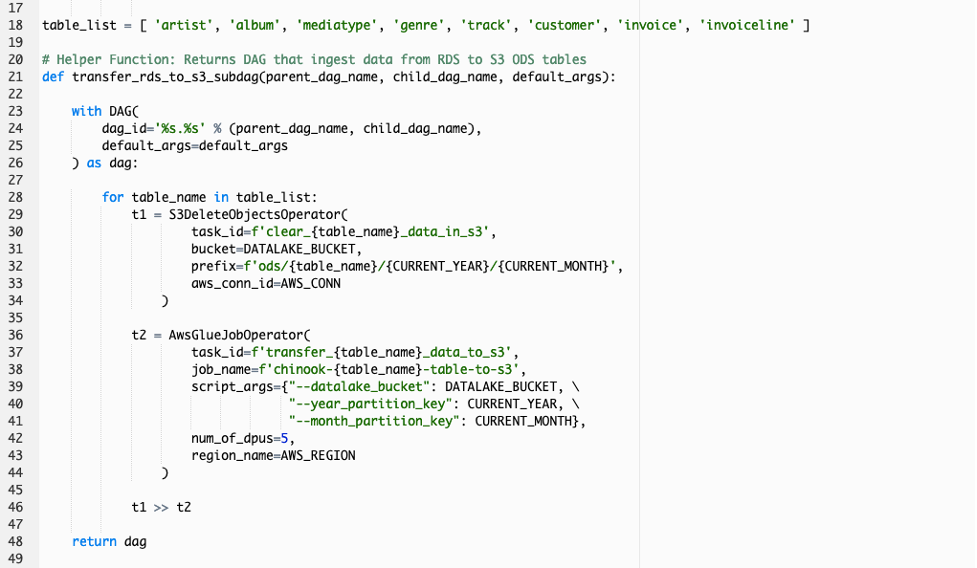

6. transfer_rds_to_s3 함수는 RDS의 데이터를 S3로 수집하기 위한 DAG 오브젝트를 구성합니다. 첫번째 S3DeleteObjectsOperator의 작업은 소스 데이터 수집 작업이 여러 번 수행 되도 중복 데이터가 S3 Data Lake bucket에 생성되는 것을 방지 하기 위해 기존에 수집 된 S3 오브젝트를 삭제하는 작업 입니다. 두번째 AwsGlueJobOperator의 작업은 Glue ETL job을 트리거 하는 작업 입니다. 따라서 AwsGlueJobOperator에 Glue job의 이름과 scripts_args를 정의하여 Glue job에서 요구하는 파리미터 정보를 제공합니다.

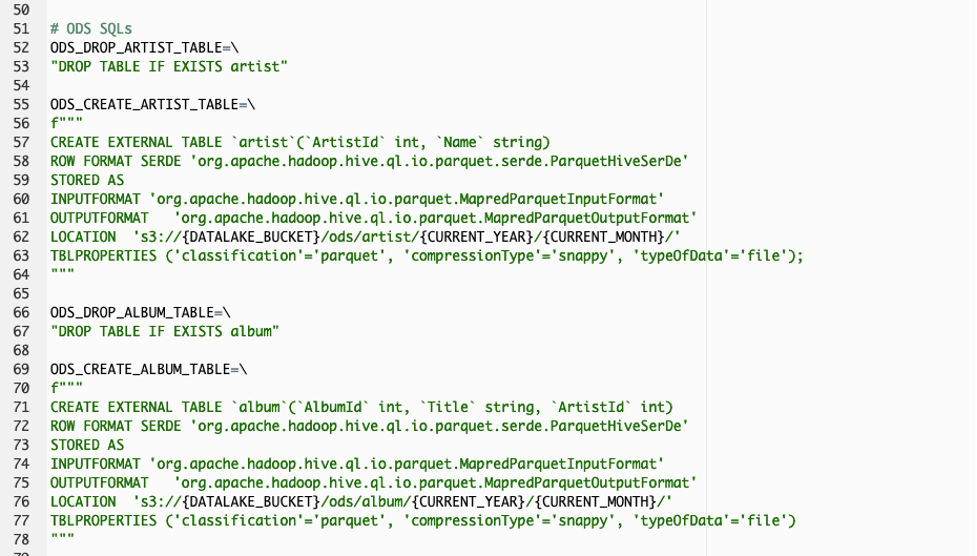

7. Glue를 통해 S3 Data Lake bucket으로 적재 된 데이터를 Glue Catalog의 테이블로 정의해야 합니다. 본 실습에서는 Athena DDL SQL를 통해 직관적으로 Glue Catalog 테이블을 생성합니다. 따라서, DAG 스크립트에는 Athena에서 수행 할 Drop table, Create table 쿼리 세트가 각 테이블 별로 정의 되었습니다.

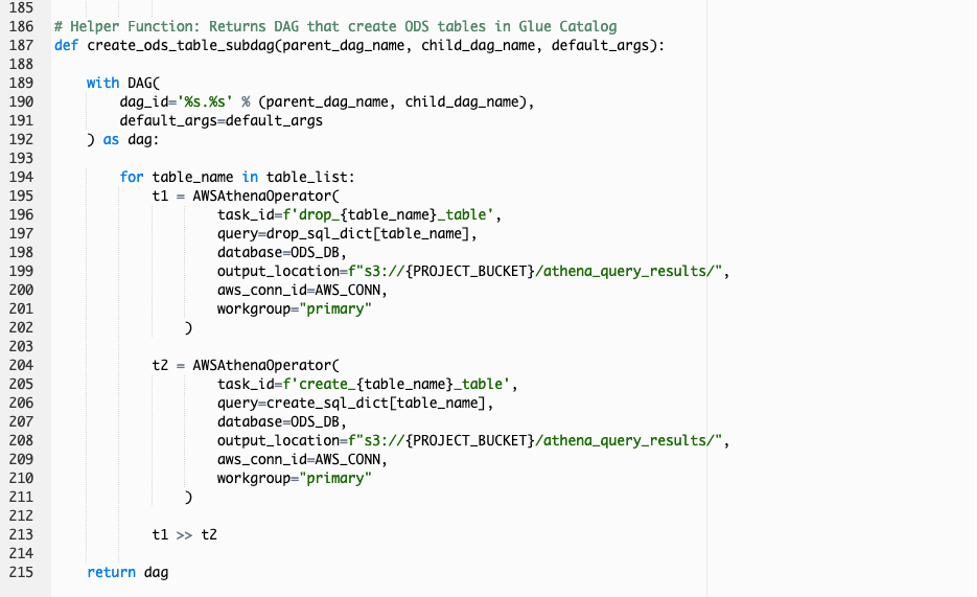

8. create_ods_table 함수는 S3 Data Lake bucket에 적재 된 데이터의 대한 Glue Catalog 테이블을 생성하는 DAG 오브젝트를 구성합니다. 첫번째 AthenaOperator는 앞서 정의 한 각 테이블의 Drop table 쿼리 문을 사용하여 Glue Catalog에 존재하는 기존 테이블을 삭제하기 위한 작업을 정의합니다. 두번째 AthenaOperator는 앞서 정의 한 각 테이블의 Create table 쿼리 문을 사용하여 Glue Catalog에 새 테이블을 생성하기 위한 작업을 정의합니다.

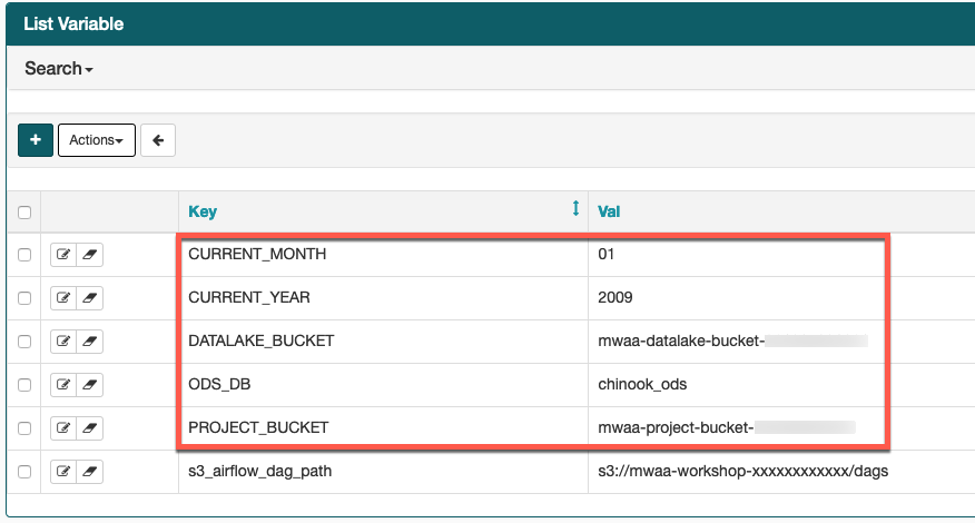

9. Airflow UI의 Admin->Variables 화면으로 가서 DAG 스크립트에서 사용하는 Airflow 변수를 다음 테이블의 정보를 참조하여 생성 하십시오.
