Airflow Environment
Amazon S3 bucket
Amazon MWAA는 Amazon S3 bucket을 사용하여 Airflow DAG 및 Plugin 파일을 저장합니다. Amazon S3에 Airflow 환경을 위한 bucket을 생성해야 합니다. S3 bucket 이름은 글로벌적으로 고유해야 하며 MWAA 환경과 동일한 AWS 리전에 생성해야 합니다.

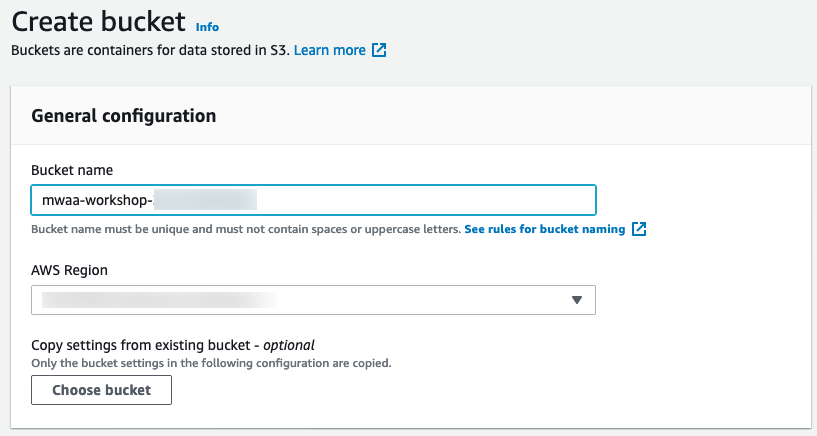

- Amazon S3 콘솔로 가서 Bucket 생성을 시작 하십시오.
- Bucket 이름은
mwaa-workshop-<your_aws_account_id>로 설정 하십시오.
<your_aws_account_id> 문구는 현재 사용하고 있는 12자리 AWS Account ID로 변경해야 합니다.
- AWS 리전을 선택 하십시오. 이 후에 생성 할 MWAA 환경과 동일한 리전을 선택해야 합니다.

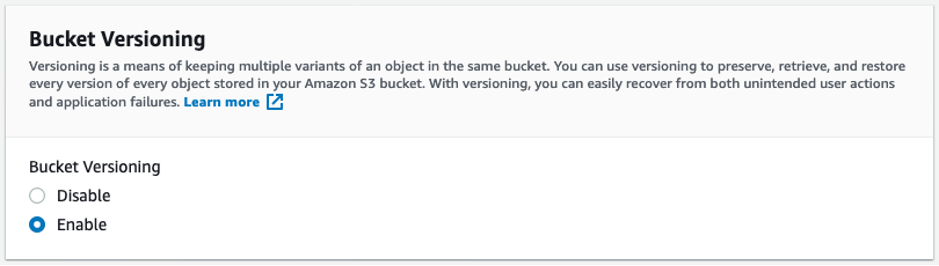

- Bucket Versioning 옵션을 활성화 하고 bucket을 생성 하십시오.

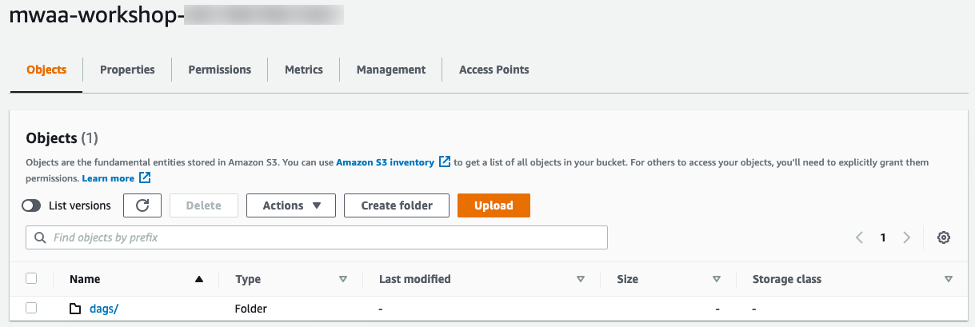

- Bucket안에 dags 폴더를 생성 하십시오. 해당 폴더는 Airflow DAG 파일을 저장하기 위해 사용 됩니다.
Airflow cluster
개인 계정을 사용하는 경우 이 실습을 수행하기 위해 배포 된 리소스에 대한 비용이 계정에 부과 됩니다.
Amazon MWAA는 사용자가 지정한 Airflow 버전으로 scheduler, worker 및 web server를 포함한 Airflow components를 자동 설치합니다. 생성 된 환경은 Airflow UI에 액세스 할 수 있는 링크를 제공합니다. AWS 리전 별로 계정 당 최대 10개의 Airflow 환경을 만들 수 있으며 각 환경마다 여러 DAG를 수행 할 수 있어 목적에 따라 다수의 Airflow 환경을 운영할 수 있습니다.

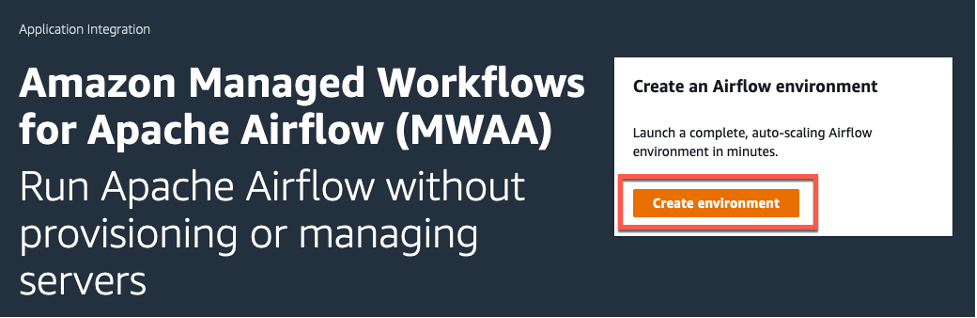

- Amazon MWAA 콘솔로 가서 환경 생성을 시작 하십시오.

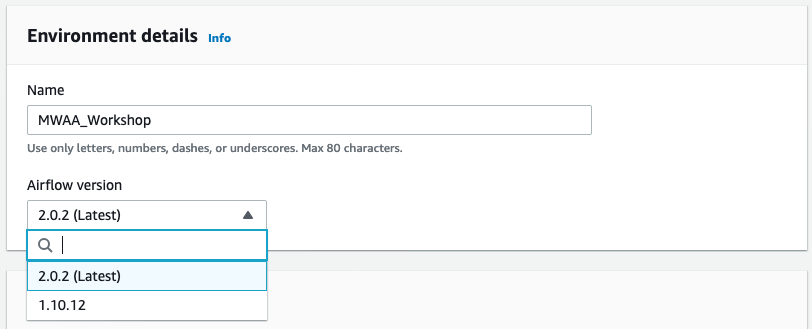

- Airflow 환경 이름을 정의하고 버전을 선택 하십시오.
실습을 Airflow 버전 1.10.12에서 실행하고 싶다면 1.10.12, 최신 버전에서 실행하고 싶다면 2.0.2를 선택 하십시오.

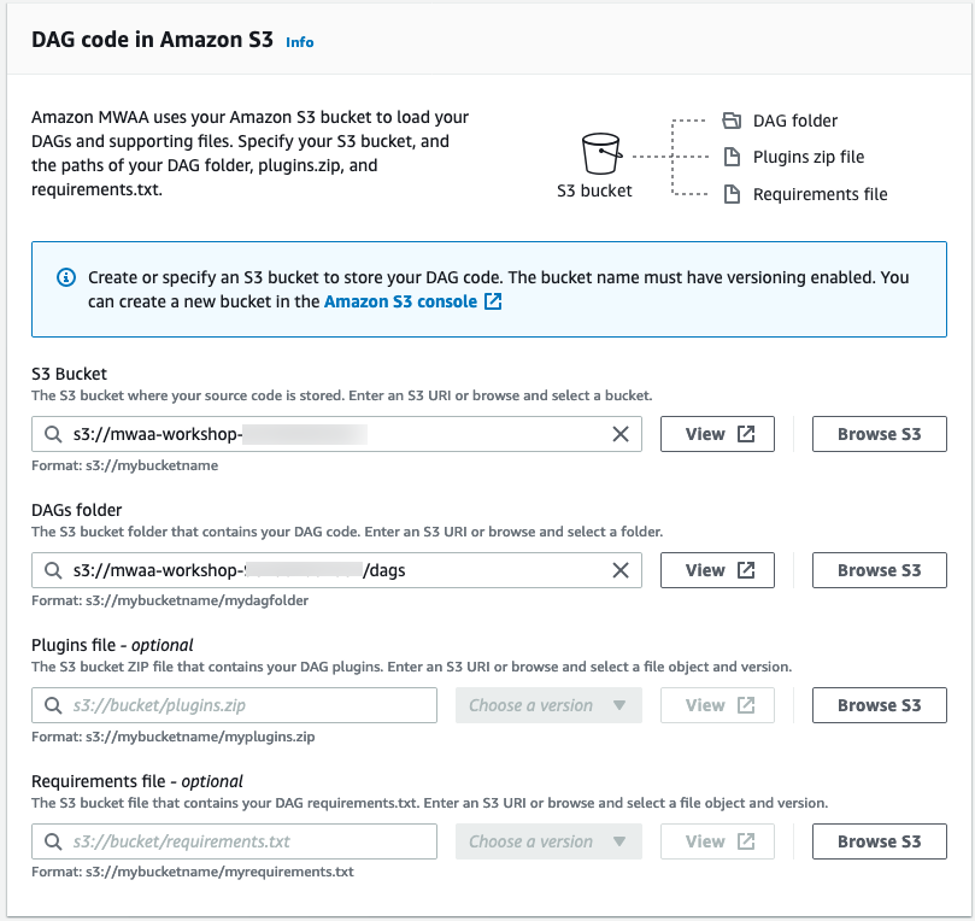

3. S3 bucket은 앞서 생성 한 mwaa-workshop bucket을 선택 하십시오. 그리고 DAGs folder는 선택한 mwaa-workshop bucket 경로 끝에 /dags를 추가 하십시오. Plugins file과 Requirements file은 선택 사항이므로 스킵하고 다음 고급 설정으로 이동하십시오.

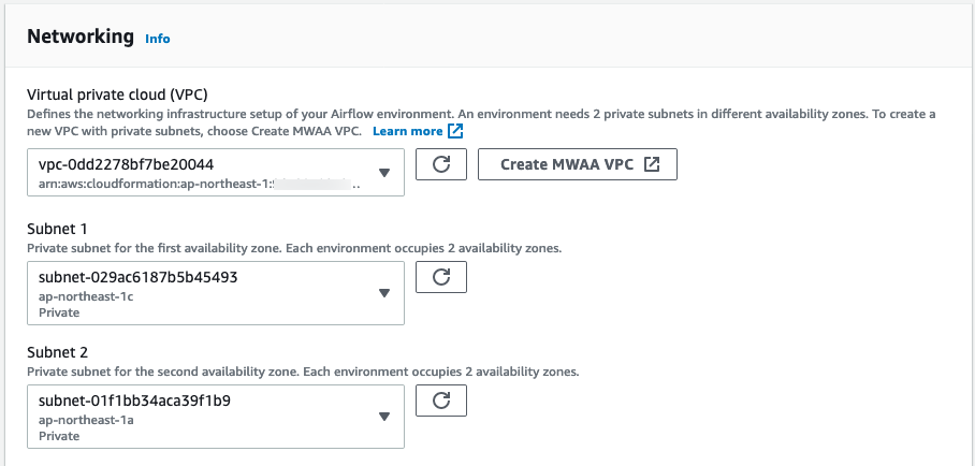

4. VPC는 CloudFormation을 통해 생성 된 VPC를 선택 하십시오. Subnet은 VPC의 private subnet으로 자동 선택 되기때문에 그대로 유지 하십시오.
VPC는 mwaa-로 시작하는 이름을 선택 하십시오. VPC ID와 Subnet ID의 대한 정확한 정보는 CloudFormation stack의 Output 탭 화면에 출력 된 정보를 참조 하십시오.

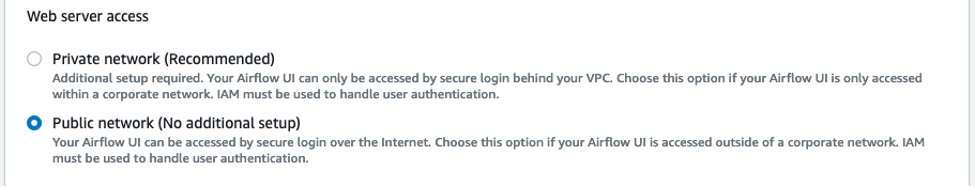

5. Web Server 액세스 모드는 Public network를 선택하십시오.
Apache Airflow UI에 대한 액세스를 VPC로 제한하려면 Private network를 선택할 수 있습니다. Private network을 선택하면 Linux Bastion 호스트 및 VPC 엔드포인트와 같은 추가 컴포넌트가 구성 됩니다. 실습에 편의를 위해 Public network를 선택 하십시오.

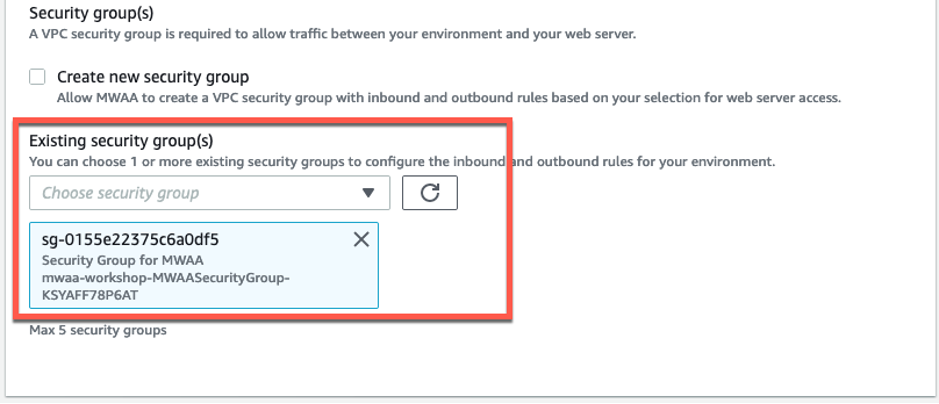

6. Security group은 CloudFormation을 통해 미리 생성 되었습니다. 따라서 새로 생성하지 않고 mwaa-workshop-MWAASecurityGroup으로 시작하는 이름의 security group을 선택 하십시오.

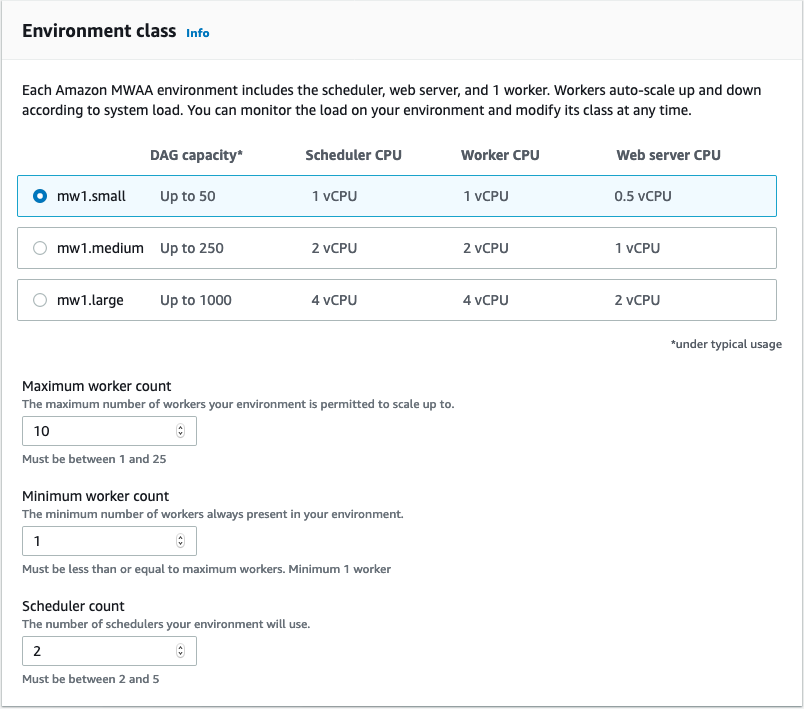

7. Environment Class는 Airflow 환경에 제공되는 리소스 규모를 의미합니다. 선택에 따라 Airflow 환경이 처리할 수 있는 Workflow의 규모가 다릅니다. 또한 동시에 작업을 처리할 수 있는 최대 작업자 수(maximum worker count)를 설정할 수 있는 데, 본 실습은 Small 타입과 10개의 최대 작업자 수로 충분하므로 다음 화면과 동일하게 설정 하십시오.
Airflow v2.0.2를 선택했을 경우 추가로 스케줄러의 개수 (Scheduler count)를 설정 할 수 있습니다. 하지만 기본 설정을 그대로 유지하겠습니다.
- 모니터링은 CloudWatch Metrics로 Airflow 성능 지표를 수집하도록 기본적으로 설정 되어 있으며, Airflow 작업 로그를 포함하여 기타 다른 Airflow 컴포넌트의 로그를 CloudWatch Logs로 수집하도록 선택할 수 있습니다. 본 실습은 기본 설정을 그대로 유지합니다.

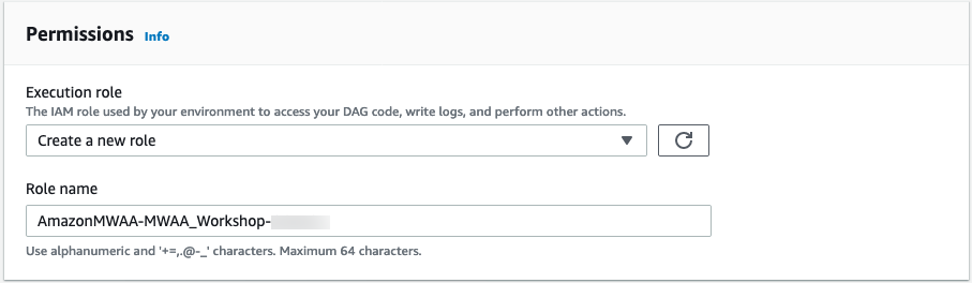

- Airflow 환경에서 사용 할 IAM execution role을 생성하십시오. Airflow 환경은 연동 된 IAM role에게 부여 된 권한에 따라 AWS 리소스를 액세스 할 수 있습니다.
- 최종적으로 Airflow 환경 설정을 리뷰하고 환경을 생성 하십시오.

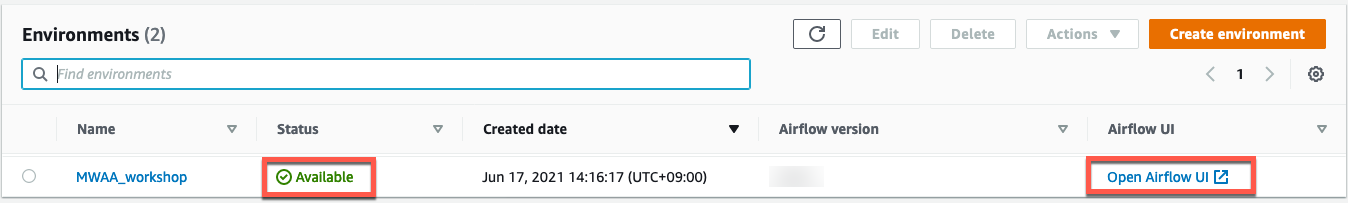

환경이 생성되기까지 약 20~30분 정도 소요 됩니다. 환경 상태가 Available이 될 때까지 대기 하십시오.
- Airflow UI 접속 링크를 클릭하여 Airflow UI에 접속 하십시오.

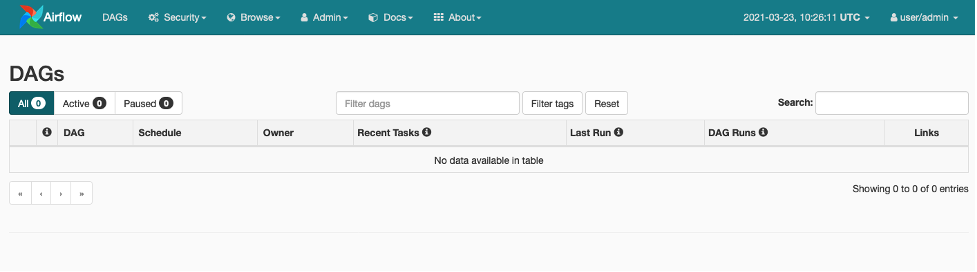

- Airflow UI에는 현재 workflow가 없는 빈 상태 입니다. 이 후 실습에서는 다양한 Airflow 개념을 살펴 보고 workflow를 만들어 볼 것 입니다.
